1.	启动 QuartusII6.0，打开 D:\exam 下的 count.qpf 工程。

2.	在 File 菜单下，点击 New 命令，新建一个 SignalTap II 文件。

3.	在 Edit 菜单下，点击 Add Nodes... 命令，向 SignalTapII 中加入 clk、rst、dir、cnt、q 信号。

4.	在 Signal Configuration 窗口里，将 Clock 一栏设为 clk。

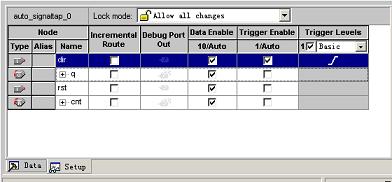

5.	在信号窗口里，去掉除 dir 信号以外的信号的 Trigger Enable 选项。在 dir 信号的 Trigger Level 一栏里点击右键，在弹出菜单下，点击 Rising Edge 命令。

6.	保存 SignalTapII 文件，当询问是否启用SignalTapII时，选择“是”。在 Processing 菜单下，点击 Start Compilation 命令，编译该工程。

7.	接好开发板的下载线及电源。在 tool 菜单下，点击 Programmer 命令，启动 QuartusII Programmer, 将 count.sof 下载到开发板上。在 SignalTopII 界面的 Jtag Configuration 窗口里，选择你所使用的下载线，并按“Setup”按钮。

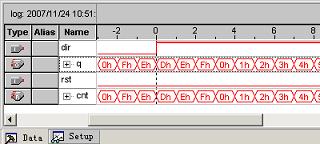

8.	将 SignalTapII 界面的信号窗口切换到 Data 页，点击 Instance Manager 窗口的 按钮，运行 SignalTapII 工具。按下开发板上的 reset 键不放，按下 S1 键再放开，放开 reset 键，观察信号窗口内的波形。

有关于 SignalTapII 工具的更多功能请参阅： Signal Tap II 讲义 。
