NiosII/FPGA学习板
运行uClinux操作系统
|
|
| |
本实验以前一个实验（运行LwIP网络协议栈）为基础，请在阅读本实验之前，先行阅读一下前一个实验。 |
| 2. |
将 C:\altera\kits\nios2_60\bin\eclipse\plugins\com.microtronix.nios2linux.kernel_1.4.0\ 下的 linux-2.6.x 文件夹复制到 D：盘根目录下。 |
| 3. |
点击 NE2000驱动 下载 RTL8019AS 的驱动程序，将解压后的 8390.h、ne.c 文件复制到 D:\linux-2.6.x\drivers\net\ 下，覆盖掉该文件夹下的同名文件。 |
| 4. |
启动 Nios II Command Shell，输入 cd d:/linux-2.6.x 命令。 |
| 5. |
在 Nios II Command Shell 窗口中，输入 make hwselect SYSPTF="../lwip/niosII.ptf" 命令。对于随后的 cpu、ext_flash、sdram 选择菜单，都输入 1。 |
| 6. |
在 Nios II Command Shell 窗口中输入 make menuconfig 命令，进入 uClinux 配置界面。 |
| 7. |
进入到 Processor type and features 设置页面。将 Platform 设置为 Altera Cyclone Development board support，去掉对 Enable leds，seven segment display 的选择，退回到上一级界面。 |
| 8. |
进入到 Device Drivers->Networking support->Ethernet（10 or 100Mbps）设置界面，去掉对 SMC91111 support 的选择，加入对 NE2000/NE1000 support 的选择，退回到主界面。 |
| 9. |
进入到 Device Drivers->Character devices 设置界面，去掉对 Nios PIO buttons support 的选择，退回到主界面。 |
| 10. |
进入到 Device Drivers->Memory Technology Devices（MTD）->RAM/ROM/Flash chip drivers 设置界面，去掉对Support for AMD/Fujitsu flash chips 的选择，加入对 Support for Intel/Sharp flash chips 的选择，退回到主界面。 |
| 11. |
进入到 Device Drivers->ATA/ATAPI/MFM/RLL support 界面，去掉对 ATA/ATAPI/MFM/RLL support 的选择，退回到主界面。 |
| 12. |
退出配置界面，并保存所做配置。在 Nios II Command Shell 窗口中输入 make 命令，编译 uClinux 内该。 |
| 13. |
点击 romfs 下载文件系统，保存并解压到 D：盘根目录下。 |
| 14. |
在 Nios II Command Shell 窗口中输入 cd d: 命令，然后输入 bin2flash --location=0x200000 romfs.bin 命令，进行格式转换。 |
| 15. |
启动 QuartusII 6.0 Programmer 将 D:\lwip\temp.sof 下载到开发板上。在 Nios II Command Shell 窗口中输入 nios2-flash-programmer --base 0x00000000 romfs.flash 命令，将文件系统烧写到开发板上。 |
| 16. |
在 Nios II Command Shell 窗口中输入 cd d:/linux-2.6.x 命令，回到 linux-2.6.x 目录下。再输入 nios2-download vmlinux -g 命令，将 uClinux 内核下载到开发板上，并运行。 |
| 17. |
在 Nios II Command Shell 窗口中输入 nios2-terminal 命令，观察 uClinux 的起动过程。 |
| 18. |
在 uClinux 登录界下，以 root 用户名登录，密码为 uClinux，注意大小写。登录后，在“#”提示符后输入 cd / 命令及 ls 命令，观察输出结果。 |
| 19. |
将开发板网口与电脑网口接到同一个以太网交换机上，设置电脑网口IP地址为 192.168.0.40，子网掩码为 255.255.255.0。 |
| 20. |
启动一个 cmd 窗口，输入 ping 192.168.0.70 命令，测试一下网络连接。 |
| 21. |

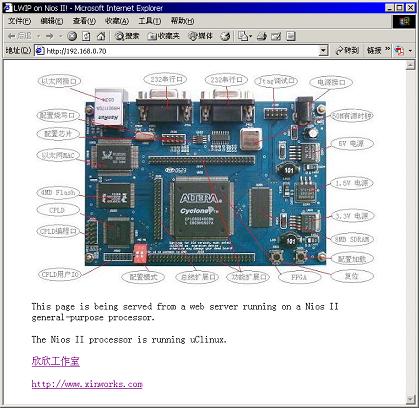

启动 IE 浏览器，在地址栏上输入 http://192.168.0.70, 按 Enter 键，观察 IE 浏览器的输出结果。 |
| 22. |
启动 IE 浏览器，在地址栏上输入 ftp://192.168.0.70, 按 Enter 键。登录对话框上，以 root 用户名及 uClinux 密码登录，观察 IE 浏览器的输出结果。 |
|
|
|
